ARAGO je iontová úpravna pitné vody, která eliminuje usazování vápenatých usazenin a zabraňuje vzniku koroze. Svou funkčností prodlužuje životnost instalovaných zařízení.
ARAGO Home – eliminuje usazování v rozvodech vody, topných tělesech, bojlerech, vodovodních bateriích, pračkách, myčkách a dalších spotřebičích.
ARAGO Industry – je vhodná pro aplikaci v bytových domech, nemocnicích, školních zařízeních, administrativních budovách, restauracích, hotelech, obchodních domech, ale i v oblasti zemědělské výroby, pro závlahové systémy, tepelné výměníky, zásobníky.
Úsady vodního kamene vs. náklady na ohřev vody
- usazeniny vodního kamene mají nízkou tepelnou vodivost
- snižují účinnost přenosu tepla
- zvyšují náklady na ohřev vody
- průměrný nárůst úsad je 1 mm / rok
- průměrná tvrdost v pitných vod v ČR: 9,3 °dH
- vrstva vodního kamene narůstá exponenciálně s rostoucí teplotou
| materiál | součinitel tepelné vodivosti [W/mK] |
| měď | 395 – 401 |
| hliník | 227 – 237 |
| ocel | 46 – 52 |
| vodní kámen | 0,58 – 7,0 |
| beton | 1,3 |
| sklo | 0,6 – 1,0 |
| cihla | 0,8 – 0,9 |
| korozní produkty | 0,7 – 0,8 |
| biofilm | 0,5 – 0,7 |
| polystyren | 0,16 |
| vzduch | 0,026 |
Princip fungování
ARAGO pracuje na přírodním elektrochemickém principu, během něhož dochází k uvolňování iontů zinku. Přítomnost iontů zinku ve vodě způsobí, že uhličitan vápenatý nebude krystalizovat ve formě tvrdého kalcitu, ale bude krystalizovat jako nepřilnavý a snadno odplavitelný aragonit. Minerály s pozměněnou strukturou jsou postupně vyplavovány z vodovodního systému. Díky tomuto způsobu úpravy si voda zachovává nejen důležité minerály ale i původní senzorické.
Bez úpravny
S úpravnou
Kalcit
tvrdá inkrustující struktura, trvale narůstající
Aragonit
nesoudržná měkká struktura, odplavuje se
| Topné těleso ošetřené úpravnou vody | Topné těleso bez úpravny vody | ||
| Nepřímý ohřev | Přímý ohřev | Nepřímý ohřev | Přímý ohřev |
 |
 |
 |
 |
Doporučení pro instalaci
Zařízení instalujte v rozvodech vody s pracovním tlakem, průtokem a teplotou nepřesahující technické vlastnosti výrobku (viz tabulka technických parametrů). Úpravna ARAGO je instalována na vstupu vody do objektu v pozici svislé nebo vodorovné bez ohledu na směr toku.
Před úpravnu vody ARAGO doporučujeme instalovat filtr mechanický nečistot, který bude vaše zařízení chránit před abrazivními účinky pevných částic (písku a kalů), které se mohou běžně vyskytovat ve vodovodním řádu. Bez instalace mechanického filtru může dojít ke snížení životnosti a účinnosti zařízení, k jeho zanesení nebo dokonce poškození. Pro účely servisu doporučujeme před a za zařízení instalovat uvzaírací kohout a by-pass. K těsnění používejte schválené těsnící přípravky vhodné pro kontakt s pitnou vodou.
Životnost
Životnost úpravny ARAGO home je 6-8 let v závislosti na kvalitě, chemickém složení a průtoku zdrojové vody.
Životnost úpravny Arago industry je závislá na kvalitě, chemickém složení a průtoku zdrojové vody. Pro zajištění optimální funkce zařízení je doporučeno měnit kartuši s provozní náplní jednou za 2 roky.
Nefunkčnost zařízení se projeví opětovným usazováním tvrdého vodního kamene.
Pokud je součástí instalace filtr mechanických nečistot, doporučujeme pravidelnou údržbu filtračního sítka od zachycených nečistot.
Technické parametry
| Připojení | Typ připojení | A (mm) | B (mm) | Průtok (m3/hod) | Tlaková ztráta | Max. pracovní tlak (bar) |
| Home ½“ | Vnitřní závit | 34 | 174 | 1,2 | 10 | 10 |
| Home ¾“ | Vnitřní závit | 43 | 216 | 2,5 | 12 | 10 |
| Home 1“ | Vnitřní závit | 48 | 216 | 4,1 | 13 | 10 |
| Industry DN32 (5/4“) | Vnitřní závit | 70 | 455 | 7 | 14 | 10 |
| Industry DN 40 (6/4“) | Vnitřní závit | 70 | 455 | 9 | 15 | 10 |
| Industry DN 50 (2“) | Vnitřní závit | 70 | 455 | 14 | 17 | 10 |
| Industry DN 50 (2“) | Příruba | 70 | 455 | 14 | 17 | 10 |
| Industry DN 65 (2 ½“) | Příruba | 85 | 415 | 22 | 15 | 10 |
| Industry DN80 (3“) | Příruba | 104 | 415 | 35 | 12 | 10 |
| Industry DN100 (4“) | Příruba | 129 | 415 | 50 | 17 | 10 |
| Industry DN 125 (4“) | Příruba | 154 | 420 | 67 | 14 | 10 |
| Vlastnosti úpravny vody ARAGO | |
| Materiál úpravny | Nerezová ocel |
| Max. pracovní teplota | 65°C |
| Doporučené příslušenství | 2x kulový kohout dle místní příslušnosti |

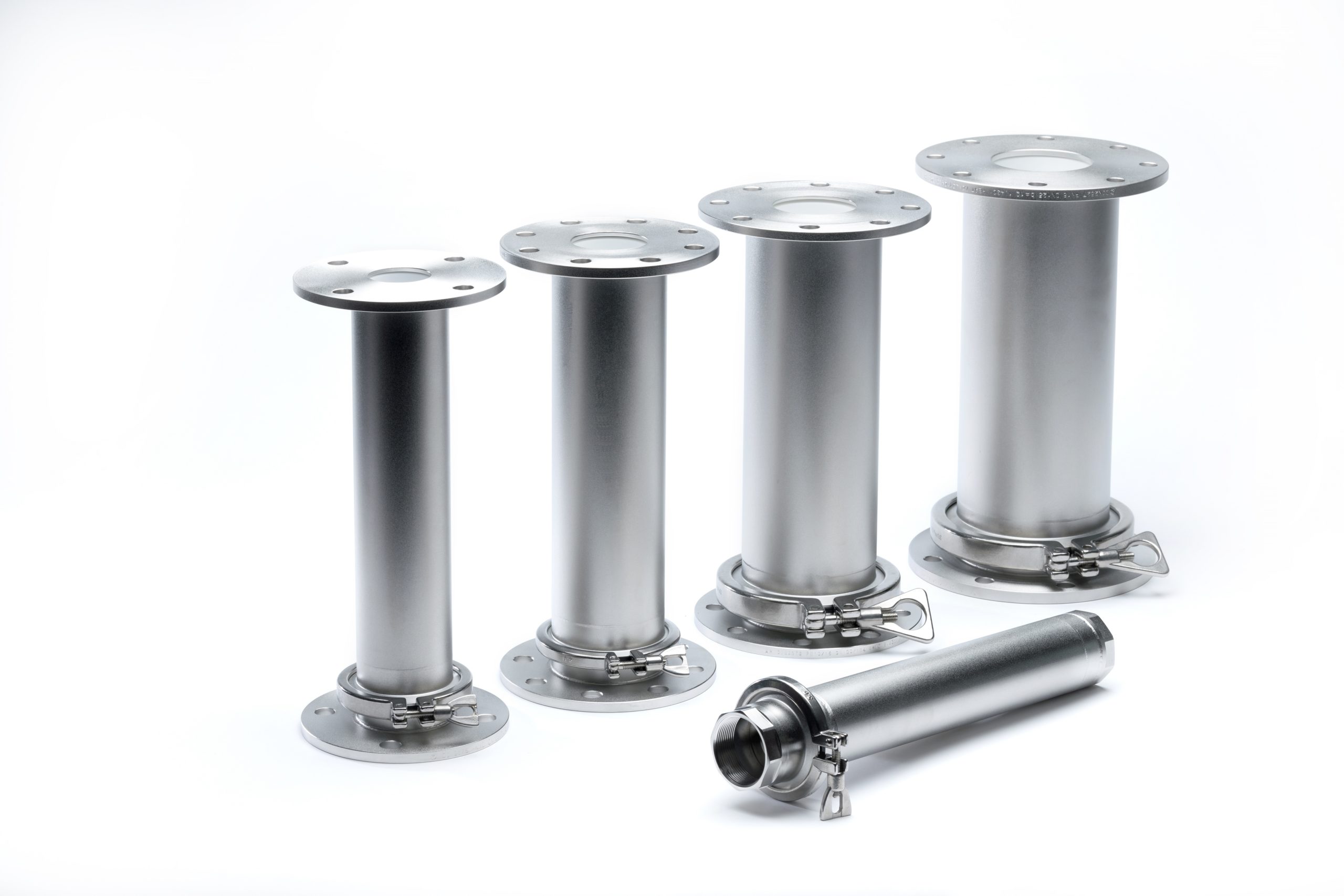

ARAGO Industry
ARAGO Home
AV EQUEN si vyhrazuje právo kdykoli a bez předchozího upozornění vylepšovat a měnit popsané produkty a příslušné technické údaje. Informace a obrázky obsažené v tomto dokumentu jsou určeny pouze pro informační účely, nejsou závazné a v žádném případě nezprošťují uživatele povinnosti přísně dodržovat platné předpisy a normy správné praxe.
