C – adaptér – Adaptér pro připojení čisticí jednotky k oběhovému čerpadlu

Určeno pro čerpadla GRUNDFOS (ALFA 25 – xx, ALFA2 25 – xx, ALFA2L 25 – xx, Série 100, Solar, UPS, UPS2 a další) a WILO (Stratos Pico 25/x-x, Yonos Pico 25/x-x, Yonos Maxo, Star-RS, Stratos Eco, Stratos-STG-BMS, Yonos Pico-STG a další).

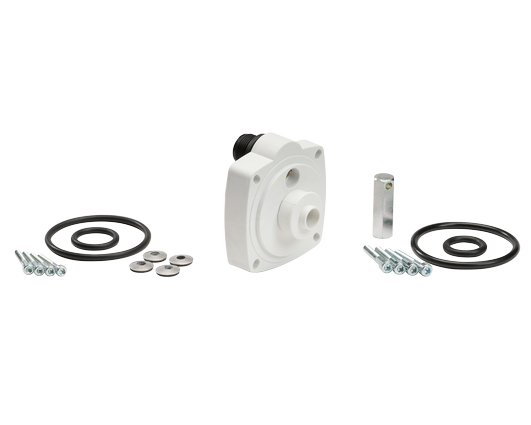

Balení obsahuje

a) tělo adaptéru,
b) bílý závitový konektor,
c) černý závitový konektor,
d) imbusové šrouby 8 ks, sada A + B,
e) těsnící O-kroužky 4 ks, sada A + B,
f) klíč.

Instalace adaptéru

  1. Natočte z vnější strany adaptéru černý konektor do horního závitového vstupu, těsněním k tělu adaptéru.
  2. Natočte z vnitřní strany adaptéru bílý konektor do spodního závitového vstupu, a to až k tělu adaptéru.
  3. Demontujte z vašeho čerpadla motorovou část.
  4. Vyberte z balení vhodné O-kroužky a šrouby k vašemu typu čerpadla:
    • sada A – na většinu starších typů čerpadel WILO a GRUNDFOS,
    • sada B – na většinu nových typů (elektronických) čerpadel WILO a GRUNDFOS.
  5. Osaďte tělo čerpadla O-kroužky po obvodu (větší O-kroužek) a na středovém vstupním kanálu (menší O-kroužek).
  6. Přišroubujte adaptér k tělu čerpadla.
  7. Zatočte po směru hodinových ručiček bílý konektor z vnější strany adaptéru tak, aby dosedl na těsnění na středovém vstupním kanálu.
  8. Nyní je adaptér na čerpadle připraven k montáži hadic z vaší čerpací jednotky.
