Ultima MG1 Vario X: kompaktní magnetický mechanický filtr na ochranu komponent kotle před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.
V těle filtru je umístěna filtrační nerezová vložka, v jejímž středu je vestavěný magnet. Voda vtéká nejdříve do filtrační vložky, kde dochází k primárnímu zachycení magnetických nečistot na magnetu, nemagnetické nečistoty pak zůstávají zachyceny uvnitř filtrační vložky. Tímto způsobem je zajištěno zachycení všech typů nečistot, magnetických i nemagnetických.
Filtr MG1 Vario X odstraňuje magnetické i nemagnetické nečistoty z provozní kapaliny. Kontinuální čištění provozní kapaliny během běžného provozu zajišťuje nepřetržitou ochranu rizikových míst (oběhová čerpadla, výměník kotle) od nečistot, které se objeví v systému.

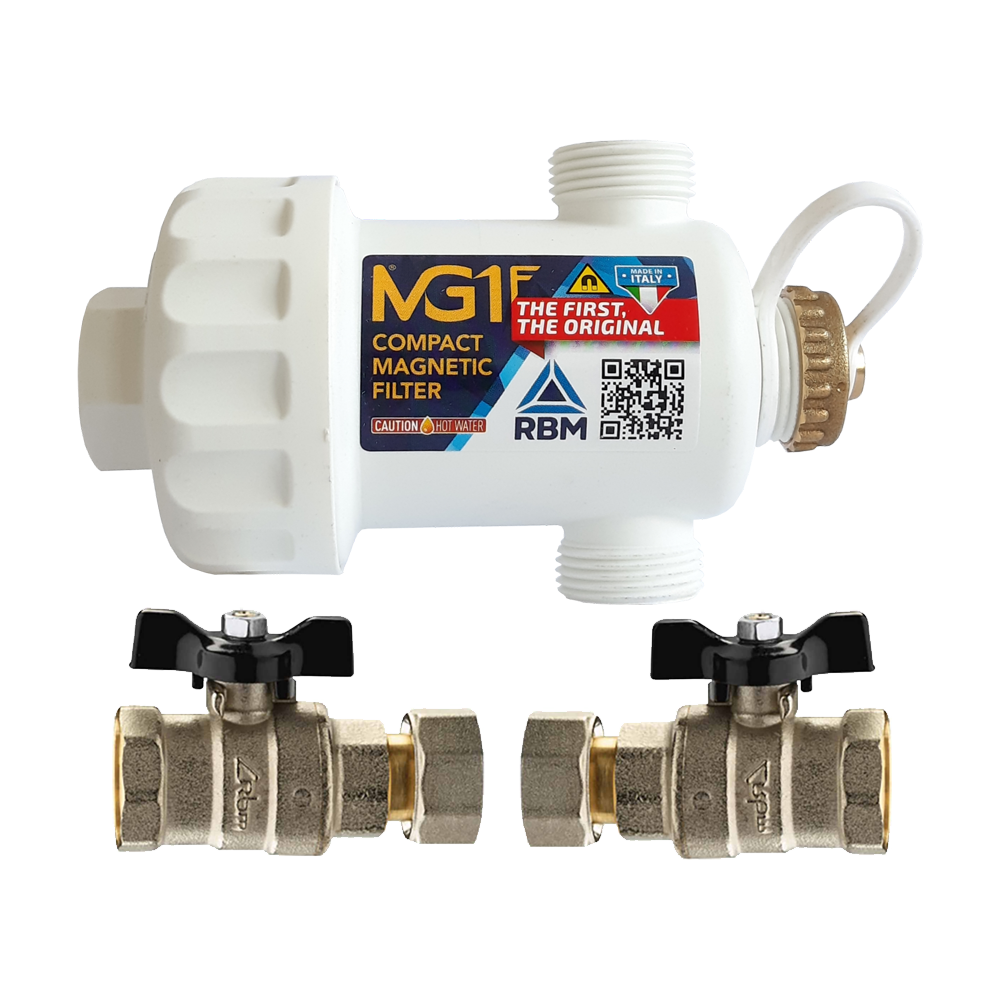

Součástí balení MG1 Vario X ¾“ jsou dva kulové ventily ¾“ PM x ¾“ F.
Vlastnosti filtru MG1 Vario X
| Velikost připojení | G 3/4″ |
| Materiál filtru | polyamide |
| Materiál filtračního uzávěru | polyamide |
| Materiál filtrační vložky | nerez, 100 mikronů |
| Hydraulická těsnění | EPDM PEROX |
| Síla magnetu | 11.000 Gauss |
| Materiál magnetu | neodym |
| Materiál kulového kohoutu | mosaz |
| Materiál konektoru s převlečnými matkami | mosaz |
| Max. pracovní teplota | 90 °C |
| Max. pracovní tlak | 3 bar |
| Provozní kapalina | voda, voda s glykolem |
UPOZORNĚNÍ!
Součástí filtru MG1 Vario X je silný magnet vytvářející rozsáhlé magnetické pole. Vytvořené magnetické pole může být ohrožující pro elektronické přístroje v okolí
magnetu.
MG1 Vario X: Rozměry filtru
Popis filtru
Hydraulické parametry filtru
MG1 Vario X: Schéma funkčnosti filtru
Provozní medium vtéká do filtrační vložky s centrálně umístěným magnetem uvnitř filtru. V první fázi dochází k zachycení všech magnetických nečistot, v druhé fázi jsou zbylé nemagnetické nečistoty zachyceny ve filtrační vložce. Filtrační vložka s jemností 100 mikronů zajišťuje zachycení i velmi jemných nečistot a kalů.
Filtrované medium se vrací po vnějších okrajích filtrační nádoby zpět do systému. Pokud je filtr nainstalován do dříve provozovaného systému, je nutné filtr čistit z důvodu přítomnosti nečistot častěji. Po odfiltrování nečistot frekvence čištění klesá.
V případě nevyčištění filtru od nečistot může dojít k celkovému zanesení vložky, zablokování a nepropustnosti filtru. V takovém případě může dojít k velkému tlakovému rozdílu systému a vyvolání poruchy na zdroji tepla (kotle).
Pro odstranění poruchy je v případě zanesení filtru postačující vyčistění filtru a následné opětovné uvedení provozu kotle.
Instalace filtru MG1 Vario X
Filtr MG1 Vario X doporučujeme umístit na zpětné potrubí přivádějící vodu z topení do kotle. Tímto bude zajištěno, že veškeré nečistoty ze systému budou zachyceny ve filtru před vstupem vody do kotle. Kompaktní velikost umožňuje umístit filtr přímo pod kotel tak, aby nenarušil celkový vzhled kotle.
Možná variabilita umístění filtru do pozice horizontální a vertikální je umožněna unifikovaným závitem G 3/4”. Pak je postačující otočit filtr o 90° a připojit ke kulovému ventilu a přímému připojení vyměnit pozice pro kulový ventil a přímé připojení.
Vyčištění filtru, údržba:
Pro zajištění správné funkčnosti filtru je nutná pravidelná kontrola a čištění filtru. Před vyčištěním filtru MG1 Vario X zkontrolujte, že je čištění bezpečné. Doporučujeme vypnout kotel a nechat ochladit provozní vodu na bezpečnou teplotu, aby nedošlo k úrazu při čištění.
Při horizontální pozici uzavřete kulový ventil (kulové ventily) přivádějící vodu do filtru. Opatrně vyšroubujte vypouštěcí víčko a vypusťte vodu (obr. 1/obr. 2). V případě umístění filtru ve vertikální pozici uzavřete ventil(y), povolte víčko filtru a vypusťte vodu z celého filtru (obr. 3). Víčko filtru můžete odšroubovat klíčem o velikosti 29 mm.
Po vypuštění vody z filtru vyšroubuje víčko filtru. Očistěte filtrační vložku a omyjte vodou. Sejměte krytku magnetu, krytku očistěte a omyjte. Omyté a čisté komponenty opět zkompletujte – nasaďte krytku na magnet, filtrační vložku vsuňte do víčka filtru.
Zkontrolujte, zda není poškozen těsnicí O-kroužek, v případě poškození jej vyměňte.
Filtr opět zkompletujte. Filtr napouštějte vodou pomalu, aby bylo možné zkontrolovat těsnost filtru.
Pro zajištění správného utažení můžete použít momentové klíče:
– víčko filtru: utahovací moment 10–12 Nm
– vypouštěcí víčko: utahovací moment 6–7 Nm
Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně. V případě instalace do nového systému je nutné kontrola nejpozději po jednom měsíci provozu. V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému.
