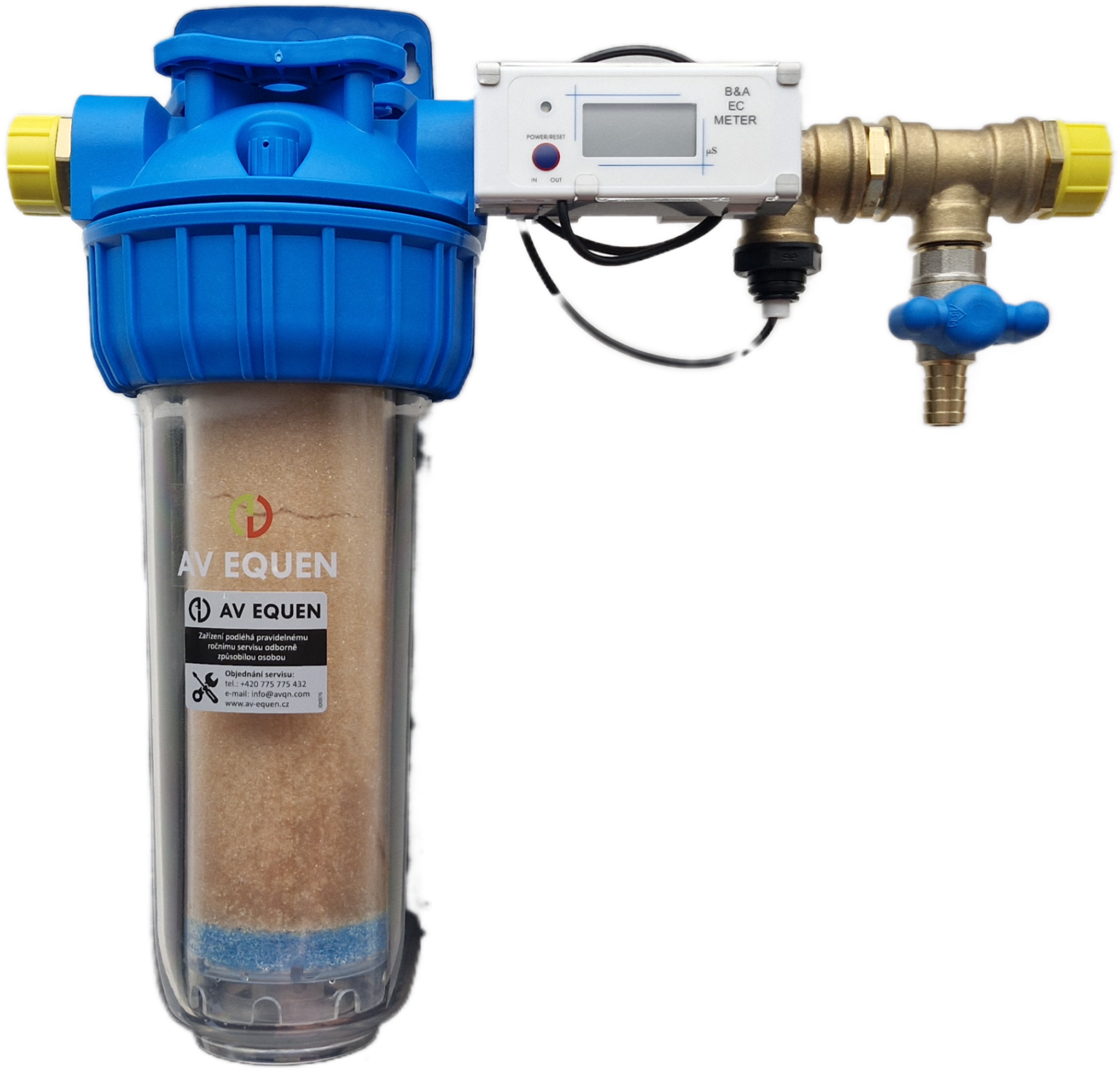

Plnící sada D FILL 1500/01, 1500/02: Demineralizační přenosná jednotka pro dopouštění systému demineralizovanou vodou
Plnicí sada D FILL 1500 slouží pro dopouštění topných a chladících systémů demineralizovanou vodou pro maloobjemové systémy
Výrobek D FILL 1500 odpovídá současnému stavu techniky a splňuje předpisy evropských norem.
Vlastnosti
- Určené pro úpravu napouštěcí vody do topných a chladicích systémů
- Demineralizační kapacita 1 500 l vody na 1°dH
- Varianta D FILL 1500/01 není určena k trvalému připojení na vodovodní řád
- Varianta D FILL 1500/02 je určena k trvalému připojení na vodovodní řád
- Maximální krátkodobý tlak je 10 bar, maximální doporučený pracovní tlak vody je 6 bar.
D FILL 1500: Technické parametry
| Velikost připojení | G ¾“ | |
| Výstupní vodivost | 1–5 µs/cm | |
| Průtok (doporučený) | 1 m3/hod | |
| Maximální pracovní tlak | 6 bar | |
| Maximální pracovní teplota | 45 °C | |
| Demineralizační kapacita při vstupní tvrdosti vody | 6°dH | 500 l |
| 10°dH | 300 l | |
| 15°dH | 200 l | |
| 20°dH | 150 l | |
| 25°dH | 120 l | |
| Objem demin. náplně | 1 x 0,5 l | |
| Výška jednotky | 315 mm | |
| Průměr jednotky | 125 mm | |
D FILL 1500: Seznam výbavy
- Potrubní oddělovač (varianta D FILL 1500/02)
- Demineralizační jednotka
- Konduktometr
- Vzorkovací ventil
- Držák na stěnu
- Klíč
- Náplň do demineralizační jednotky
D FILL 1500: Technické údaje
Demineralizační jednotka je válcová nádoba z polypropylénu. V horní části nádoby je rozvodná hlava pro připojení vstupu a výstupu vody opatřená vnitřním závitem.
Uvnitř nádoby je umístěna kartuše s demineralizační náplní – směsnou iontoměničovou pryskyřicí. Úpravou vody na mixbedovém loži v demineralizační jednotce lze dosáhnout v závislosti na kvalitě vstupní vody a provozních podmínkách vodivosti upravené vody 1–5 µS/cm. Součástí demineralizační jednotky D FILL 1500 je konduktometr, potrubní oddělovač (u varianty D FILL 1500/02).
Pokyny pro použití demineralizační jednotky
Před zahájením používání jednotky je nutné naplnit jednotku demineralizační náplní. Postup viz výměna filtrační náplně (str. 3).
Demineralizační jednotka D FILL 1500 musí být nainstalována na vodorovném podloží, jehož nosnost odpovídá provozní hmotnosti jednotky. Na připojovacím dílu demineralizační jednotky je šipkami vyznačen vstup a výstup vody. Demineralizační jednotka D FILL 1500 může být použita i pro trvalou instalaci, pokud jsou dodrženy provozní parametry.
V tabulce je uveden maximální průtok pro demineralizační jednotku, který je zapotřebí nastavit tak, aby nebyl překračován. Hodnota vodivosti výstupní vody se zobrazuje na displeji konduktometru.
Tato hodnota ukazuje také vyčerpanost provozní náplně. Pokud dojde k překročení doporučených limitů (tlak, průtok), proces demineralizace neprobíhá dostatečné kvalitně a může tak dojít k nedostatečné demineralizaci vody.
D FILL 1500: Popis jednotky
- Rozvodná hlava
- Tělo jednotky
- Display konduktometru
- Čidlo konduktometru
- Kartuše
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likvidujte odpad na konci životnosti přístroje dle platných zákonných ustanovení. Použitou a vyčerpanou demineralizační pryskyřici je možné vrátit dodavateli.
