Potrubní oddělovač Backflow ¾“

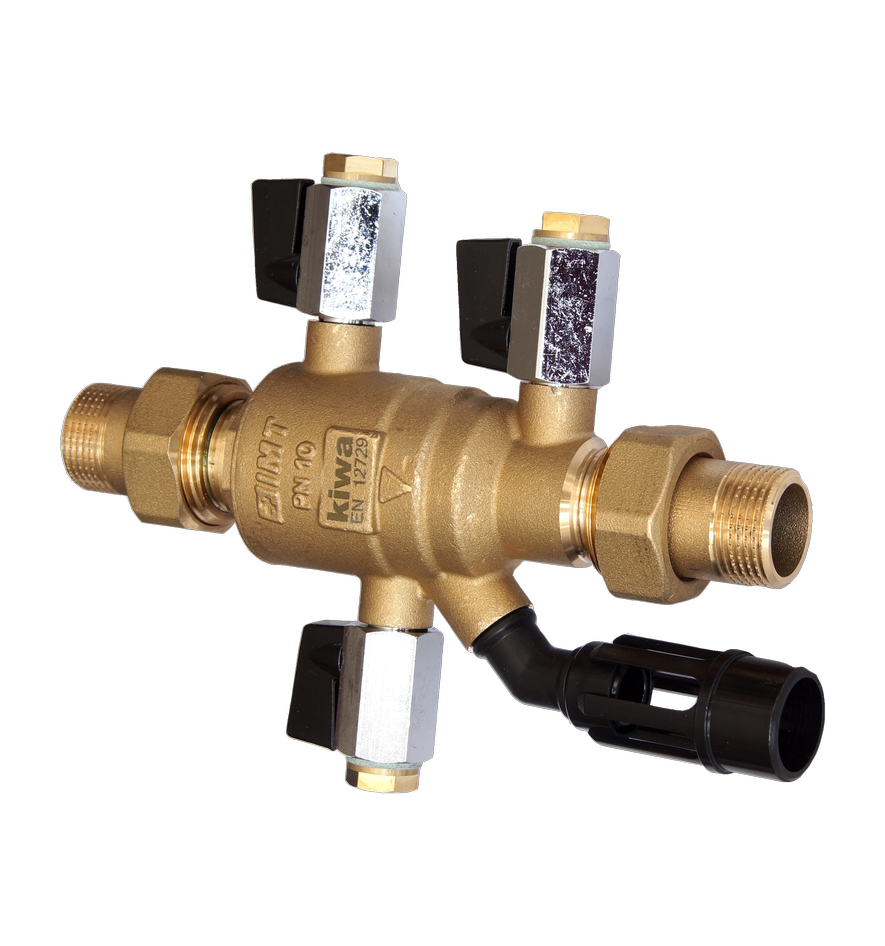

Potrubní oddělovač (oddělovač systémů) 30906 ¾”

Potrubní oddělovač neboli oddělovač systémů je armatura, která bezpečně ochrání rozvody pitné vody před kontaminací způsobenou zpětným tlakem, zpětným průtokem nebo zpětným nasátím.

Technické parametry:

Max. pracovní teplota 65 °C
Připojení ¾“
Stavební délka 179 mm
Výška 178 mm

Podle platné normy ČSN EN 1717 se instaluje všude tam, kde je potřeba oddělit řád pitné vody od rozvodů kapalin tř. 4, tzn. kapalin, které představují nebezpečí pro lidské zdraví vzhledem k přítomnosti toxických, radioaktivních, utagenních nebo karcinogenních látek. Do kategorie kapalin 4 patři mj. i voda s inhibitory koroze pro plnění topných nebo chladicích okruhů.

Potrubní oddělovač má vnitřní prostor rozdělen do tří komor. Rozdíl tlaků mezi jednotlivými komorami je přesně definován. Při zpětném sání klesne tlak na vstupní straně, pod hodnotu 0,14 bar je riziko zpětného tlaku nebo zpětného nasání. Pokud rozdíl tlaku mezi vstupní a střední komorou poklesne na 0,14 bar, přívod pitné vody se uzavře, otevře se vypouštěcí ventil ve střední komoře a voda z ní je vypouštěna do atmosféry.

Potrubní oddělovač se skládá z těla z červeného bronzu nebo z nerezové oceli, ventilové vložky s vestavěným zpětným ventilem a vypouštěcím kohoutem, výstupního zpětného ventilu, tři kulových ventilů pro připojení přístroje na měření diferenčního tlaku, připojovacího šroubení a výtokové přípojky. Je určen pro instalaci do vodorovného potrubí, před a za něj je nutno namontovat uzavírací ventily.

Hlavními charakteristickými rysy potrubního oddělovače je vysoká bezpečnost ochrany rozvodného systému pitné vody, kterou zajišťují dva zpětné ventily a jeden vypouštěcí ventil, dále nízká tlaková ztráta a vysoký výkon proudění.

Potrubní oddělovač není citlivý na kolísání tlaku, nedochází u něj k žádnému odkapávání z vypouštěcího kohoutu. Pro ochranu před nečistotami z vodovodních rozvodů má na přívodu vestavěné sítko. Potrubní oddělovač umožňuje neomezený přístup ke všem vnitřním komponentům a jednoduchý servis.
