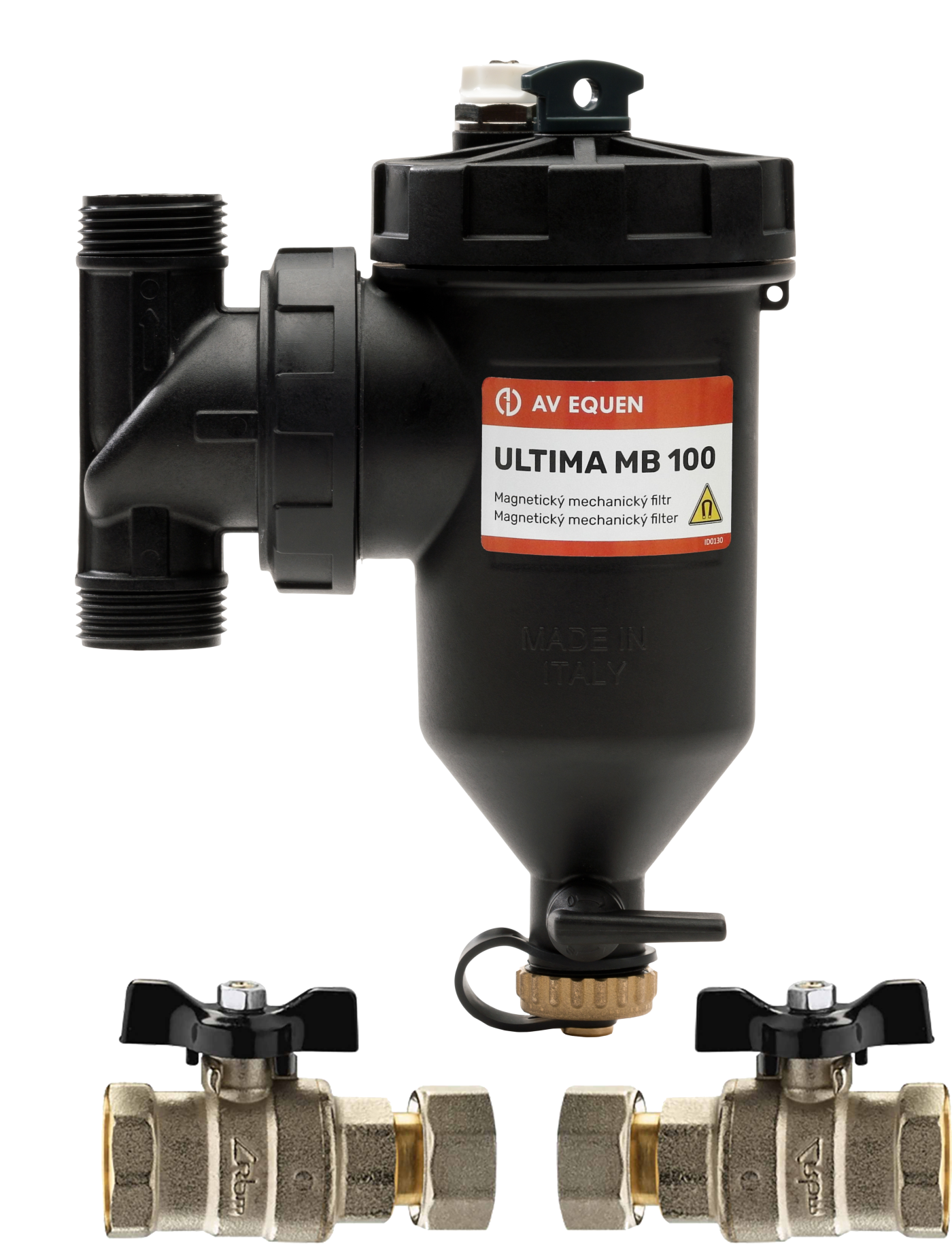

Ultima MB 100: Magnetický mechanický filtr s rotačním připojením pro ochranu komponent kotle před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.
V těle filtru je umístěna filtrační nerezová vložka, v jejímž středu je vestavěný magnet. Voda vtéká nejdříve do filtrační vložky, kde dochází k primárnímu zachycení magnetických nečistot na magnet, nemagnetické nečistoty pak zůstávají zachyceny uvnitř filtrační vložky. Tímto způsobem je zajištěno zachycení všech typů nečistot, magnetických i nemagnetických.
Všechny nečistoty jsou zachyceny ve filtru. Tím je ochráněno oběhové čerpadlo, kterému hrozí poškození z důvodu nahromadění magnetických nečistot, a výměník kotle, ve kterém by mohlo dojít k tvorbě nežádoucích inkrustů.
Objem filtru umožňuje dávkování chemických přípravků do systému.
Vlastnosti filtru Ultima MB 100
| Varianty velikostí připojení |
|
| Materiál filtru | plast |
| Materiál filtrační vložky | nerez, 100 mikronů – náhradní vložka 500 mikronů |
| Hydraulická těsnění | EPDM |
| Síla magnetu | 14.000 Gauss |
| Materiál magnetu | neodym |
| Max. pracovní teplota | 90 °C |
| Max. pracovní tlak | 3 bar |
| Provozní kapalina | voda, voda s glykolem |
Rozměry filtru MB 100
Funkčnost filtru MB 100
Popis filtru
- Magnet 14.000 Gauss
- Filtrační vložka 100 mikronů
- Tělo
- Odvzdušňovací ventil
- Horní víko
- Cyklonová vložka
- Připojovací rotační T-kus
Tlakové parametry filtru
Instalace filtru MB 100
Filtr Ultima MB 100 doporučujeme umístit na zpětné potrubí, přivádějící vodu z topení do kotle. Tímto bude zajištěno, že veškeré nečistoty ze systému budou zachyceny ve filtru před vstupem vody do kotle.
Vyčištění filtru, údržba
- Pro zajištění správné funkčnosti filtru je nutná pravidelná kontrola a čištění filtru.
- Před vyčištěním filtru Ultima MB100 zkontrolujte, zda-li je čištění bezpečné.
- Doporučujeme vypnout kotel a nechat ochladit provozní vodu na bezpečnou teplotu, aby nedošlo k úrazu při čištění.
- Uzavřete ventil(y), povolte víčko filtru a vypusťte vodu z celého filtru. Vyndejte magnet z hlavy filtru. Po vypuštění vody z filtru vyšroubuje víčko filtru. Očistěte filtrační vložku vlažnou vodou.
- Omyté a čisté komponenty opět zkompletujte.
- Zkontrolujte, zda není poškozen těsnicí O-kroužek, v případě poškození jej vyměňte.
- Systém napouštějte vodou pomalu, aby bylo možné zkontrolovat těsnost filtru.
- Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně.
- V případě instalace do nového systému je nutné kontrola nejpozději po jednom měsíci provozu.
- V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému.
UPOZORNĚNÍ!
Součástí filtru Ultima MB100 je magnet vytvářející rozsáhlé magnetické pole.
Vytvořené magnetické pole může být ohrožující pro elektronické přístroje v okolí magnetu.
