RD2 DN80 – ULTIMA LINE

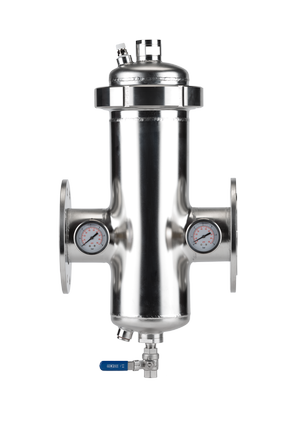

Filtr Ultima RD2 je mechanický magnetický filtr, který je určen pro ochranu oběhových čerpadel a výměníků kotlů před nečistotami z topných systémů. Filtr Ultima RD2 je určen k zachycení všech typů nečistot. Korozní nečistoty jsou filtrovány díky vysoce účinnému magnetu o síle 12 000 Gauss.

Splňuje ČSN 14868

Vlastnosti

Materiál
nerezeová ocel
Síla magnetu
12 000 Gauss
Typ magnetu
neodymový
Filtrace permanentní
permanentní nerezová vložka 100 mikronů
Max. pracovní teplota
85 °C
Max. pracovní tlak
10 bar
Možnost instalace
umístění buď svisle nebo vzpřímeně
Velikost připojení
DN 50 – DN 150 (DN 150 na objednávku)
Příruba
PN 10/16



Technické parametry



Tlakové ztráty


Instalační schéma zapojení – pozice dolní

Instalační schéma zapojení – pozice horní

Čištění filtru

Perioda pro vyčištění filtru se bude lišit systém od systému, bude záležet zejména na míře jeho znečištění a na provozních podmínkách.  Perioda pro čištění filtru se dá stanovit na základě rozdílů tlaků na manometrech.

Postup pro vyčištění filtru

  1. Před čištěním filtru zastavte oběhové čerpadlo na větvi, na které se bude filtr čistit.
  2. Uzavřete vstupní a výstupní kulový ventil/klapku u filtru.
  3. Na hlavě filtru vyšroubujte víčko ( ½“) imbusovým klíčem č. 10, otevřete spodní výpustný ventil, filtr vypusťte.
  4. Na hlavě filtru sundejte krycí víčko magnetu a magnet vytáhněte. Magnet položte na čistou podložku, kde nemůžou magnet znečistit magnetické nečistoty.
  5. Otevřete přiloženým klíčem šroubení filtru (pro povolení použijte více otevíracích bodů) a matici odložte stranou.
  6. Vytáhněte hlavu filtru s pouzdrem magnetu a celé pouzdro očistěte.
  7. Následně z filtru vytáhněte filtrační vložku a očistěte jí. Doporučujeme použít vlažnou jarovou vodu.
  8. Pohledem do filtru zkontrolujte, jestli nejsou na dně filtru ulpělé další nečistoty. Pokud ano, propláchněte filtr vodou za současně otevřeného vypouštěcího ventilu.
  9. Zkontrolujte těsnění na filtru. V případě potřeby těsnění vyměňte.
  10. Vraťte do filtru očištěnou filtrační vložku.
  11. O-kroužek DN 150 ve šroubení namažte vazelínou, mýdlem… Správná poloha O-kroužku je oblou stranou nahoru!
  12. Do filtru vložte hlavu s pouzdrem na magnet.
  13. Dotáhněte matici šroubení (pro dotažení použijte více uzavíracích bodu, ideálně protilehlé).
  14. Vložte magnet do pouzdra magnetu a uzavřete ho víčkem.
  15. Naplňte filtr vodou, ideálně pootevřením jednoho z ventilu klapky až do fáze, kdy poteče voda z víčka na hlavě filtru.
  16. Zašroubujte víčko na hlavě filtru imbusovým klíčem.
  17. Otevřete vstupní a výstupní kulový ventil/klapku u filtru.
  18. Spusťte opět oběhové čerpadlo.

Balení obsahuje

  • tělo filtru
  • 2 ks manometrů
  • 1 ks odvzdušňovací ventil
  • 2 ks zátka ¼“ s těsněním
  • 1 ks zátka ½“ s těsněním
  • 1 ks kulový vypouštěcí ventil
  • 1 ks otevírací klíč

UPOZORNĚNÍ!
Součástí filtru je silný magnet, je zakázána manipulace s magnetem osobám s kardiostimulátorem, neodymové magnety jsou tvrdé, ale křehké, proto může dojít při pádu magnetu k jeho trvalému poškození, magnet vytváří silné magnetické pole a může poškodit elektrické přístroje, jako např. hodinky, kreditní karty, mobilní telefony, atd. Magnet nevystavujte vyšší teplotě než 85 °C.
