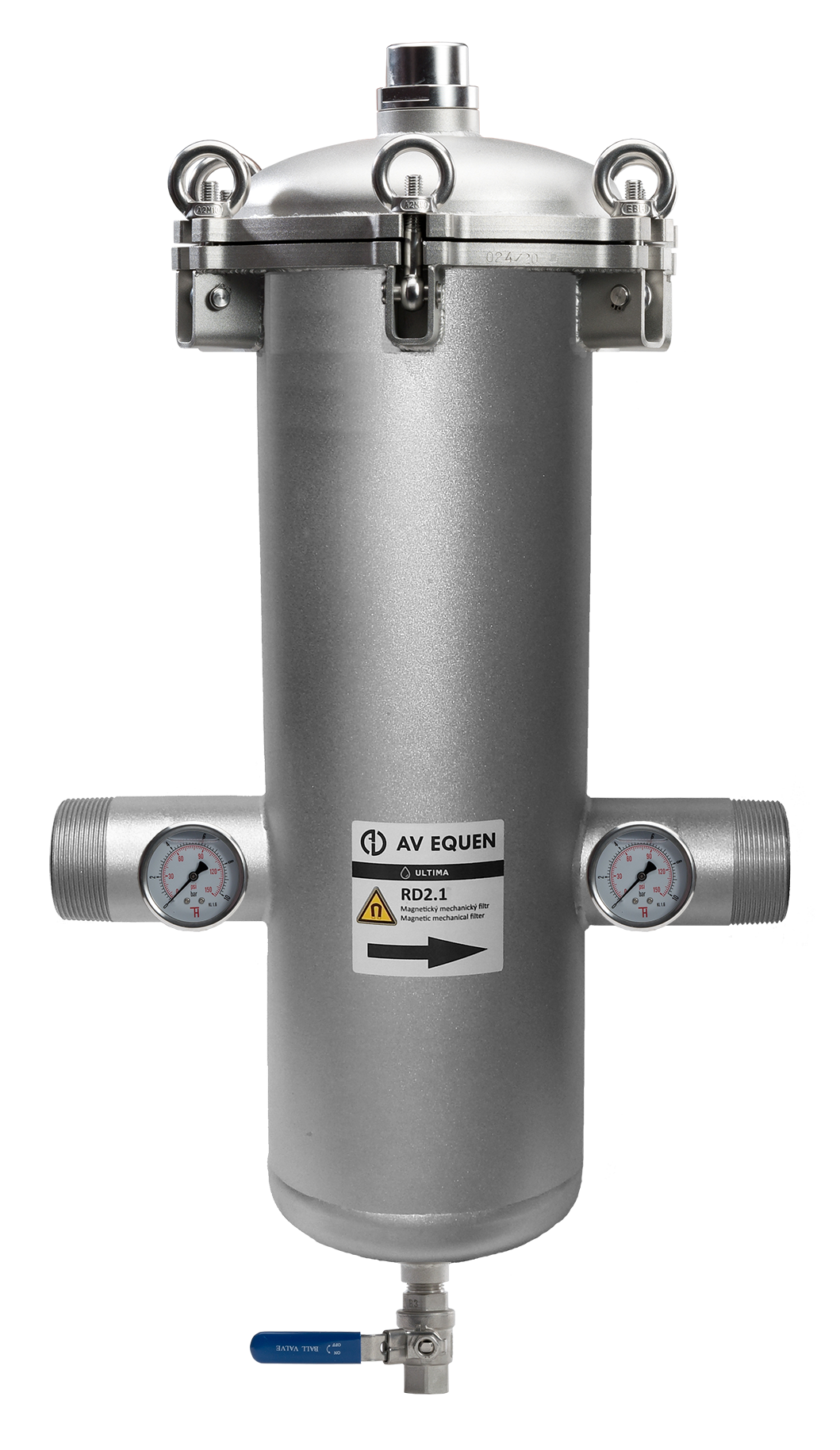

Ultima RD2.1 DN50

Ultima RD2.1: Magnetický mechanický filtr pro topné a chladící systémy

Ultima RD2.1 je výkonný magnetický mechanický filtr, který před nečistotami chrání oběhová čerpadla a výměníky zdrojů tepla/chladu v rámci topných a chladících systémů. Kovové částice a magnetické kaly jsou kontinuálně zachyceny díky vysoce účinnému magnetu o síle 12.000 Gauss. Filtr Ultima RD2.1 je vyroben z nerezové oceli s odolností proti chemickým přípravkům a mechanickým nečistotám.



Splňuje ČSN 14868

Vlastnosti magnetického mechanického filtru

Materiál filtru:
nerezeová ocel
Síla magnetu:
12.000 Gauss
Materiál magnetu:
neodym
Materiál filtrační vložky:
nerez, 100 mikronů
Max. pracovní teplota:
85 °C (110 °C *, 140 °C *)
Max. pracovní tlak:
10 bar (16 bar *)
Maximální průtok:
796 m³/hod
Velikost připojení:
standardní  DN 50 – DN 150
na zakázku DN 200, DN 250, DN 300
Příruba:
PN 10/16 (vyjma DN50 – vnější závit)
Provozní kapalina:
voda, voda s glykolem
*Poznámka:
Zakázková výroba s prodlouženým termínem dodání

Ultima RD2.1:  Popis jednotlivých dílů filtru

Ultima RD2.1: Magnetický mechanický filtr pro topné a chladící systémy - popis

Schéma proudění vody ve filtru

Ultima RD2.1: Magnetický mechanický filtr pro topné a chladící systémy - schéma proudění

Ultima RD2.1:  Technické parametry a prvky filtru

Ultima RD2.1: Magnetický mechanický filtr pro topné a chladící systémy - rozměry

Instalační schéma zapojení filtru

Možné instalační varianty:

  1. Před zdroj tepla na zpáteční potrubí
  2. Před výměníkovou stanici nebo před výměník na vstupu
  3. Před citlivé řídící a regulační prvky v soustavě (servoventily, ventily, průtokoměry)

Poznámka: pro projektové zpracování lze na vyžádání zaslat dokumentaci ve formátu .DWG

Vodorovná instalace:

Svislá instalace:

Doporučená instalace pro snadnou montáž

Vodorovná instalace:

Svislá instalace:

Volitelné diferenční manometry pro filtr Ultima RD2.1

Diferenční manometry s magnetickým pístem jsou určené k měření diference dvou statických tlaků. Zobrazovaná hodnota je určující pro servisní zásah/interval (u filtru RD2.1 činí 0,3 bar = 30 kPa). Diferenční manometry dodáváme včetně montážní sady.

Základní varianty diferenčních manometrů:

  • Diferenční manometr bez spínacích kontaktů – pro manuálně řízený provoz
  • Diferenční manometr se spínacími kontakty – pro automatický provoz

Další informace (rozdělení diferenčních manometrů podle vstupního tlaku, nastavení spínače, montážní schéma diferenčního manometru a schémata elektro připojení diferenčních manometrů) k instalaci diferenčních manometrů pro filtr RD2.1 naleznete ZDE.

    Ultima RD2.1: Magnetický mechanický filtr pro topné a chladící systémy - jednotlivé díly
